안녕하세요, 올지영입니다.
우리가 흔히 사용하는 배터리와 같은 모든 전원에는
전압이 명시되어 있습니다.

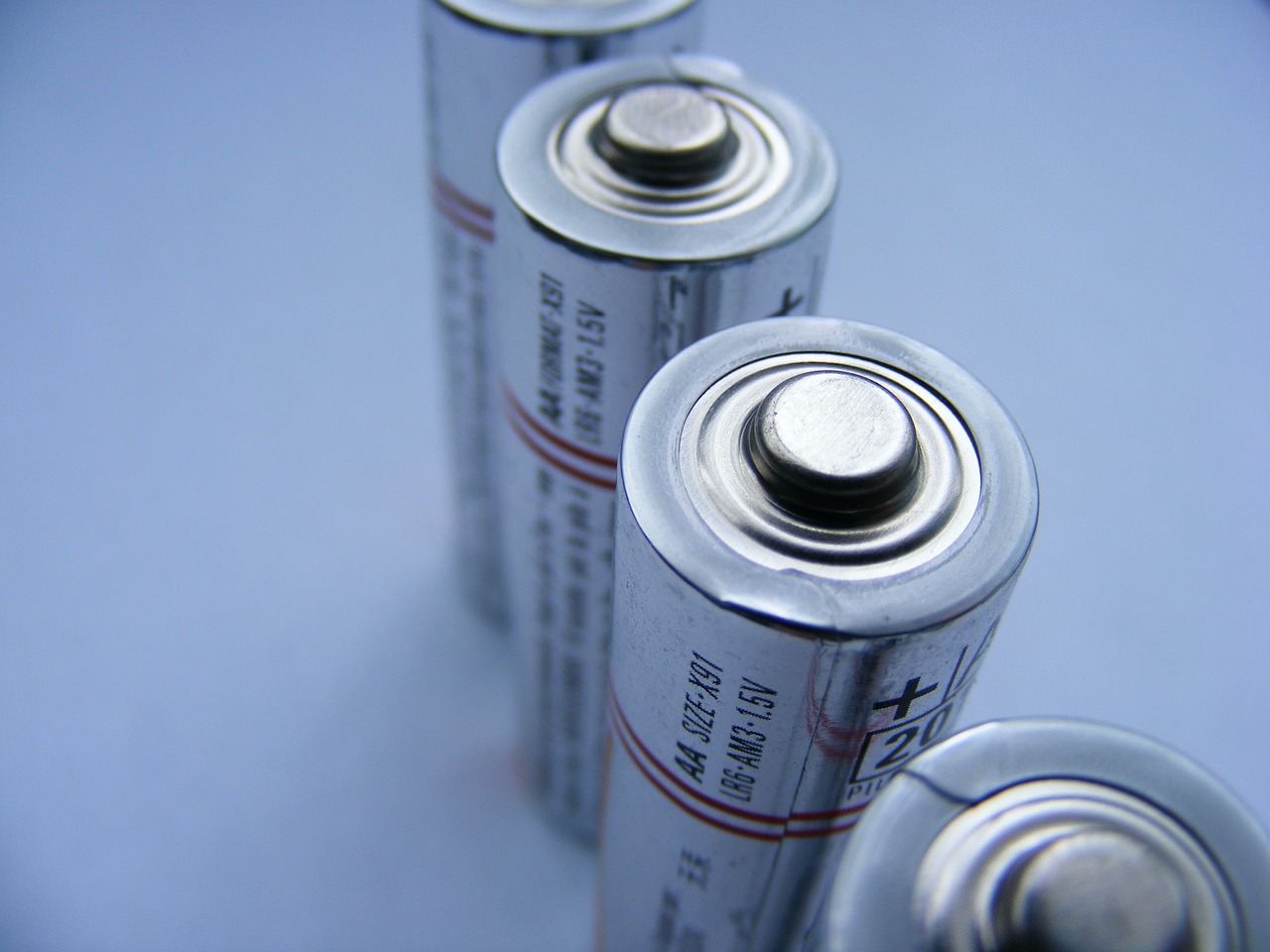

"12V" 차량용 배터리, "1.5V" 알카라인 건전지처럼 말입니다.
가정에서 사용하는 콘센트 단자의 전원은 "220V" 로,
전신주를 통해 공급되고 있습니다.
각 장비들은 설계 당시 고유의
정격전압을 공급해 주는 것이 필수적입니다.
220V 장비는 12V 전원으로
작동하지 않는다는 것은 기본적인 상식이지요.
12V 장비에 220V 전원을 공급하면?
그 장비는 손상되어 못쓰게 됩니다..ㅠㅠ
마치 된장찌개를 끓일 때
물 3컵이 필요한데 3방울만 넣으면 당연히 끓지 않고,
물 30컵을 넣으면 넘쳐버려
더이상 찌개가 아니게 되어 못 먹게 되는 것과 비슷합니다.(켁)
지난 번 포스트에서 전류에 대하여 이야기할 때,
전류를 흐르게 하는 힘이 바로 전압이라고 언급한 바 있었는데요.
2023.01.26 - [회로이론] - 전류(I), 電流, electric current_정의, 도체/절연체, 전하량, 직류/교류
전류(I), 電流, electric current_정의, 도체/절연체, 전하량, 직류/교류
안녕하세요, 올지영입니다. 아주 아주 먼 옛날부터 우리 인간은 '빛'과 '열'에 의존하는 삶을 살아왔습니다. 빛으로 어둠을 밝히고, 열로 음식을 익히며 또 따뜻한 체온을 유지할 수도 있었지요.
zyoung0120.tistory.com
오늘 바로 이 전압에 대하여 이야기하고자 합니다.
전압(V), 電壓, voltage : 전기적 위치 에너지 차이
전압의 정의
전기 회로에서 전압이란, 도체 내에서 전하를 밀어내는 힘, 또는 압력입니다.
밀어낸다는 것은, 미는 쪽과 받는 쪽이 있다는 것이죠.
이 두 지점 사이의 위치의 차이- 바로 전기적 위치에너지 차이가
전압 혹은 전위차가 됩니다.
기호는 V 이며, 단위는 볼트(volt, [V])를 사용하고,
1 C(쿨롬)의 전하가 1 J(줄)의 에너지를 얻거나 잃을 때의 전위차를 1 V로 정의합니다.
전압의 의미를 쉽게 설명하기 위해
물이 가득 차 있는 장독대를 떠올려 보세요.
이런!
독 아래쪽에 구멍이 나버려서
구멍 아래에 물통을 가져와 받쳐보겠습니다.
(두꺼비가 막아줘야 할 것 같다면 그것은 기분탓...)
독에 물이 가득 있었기 때문에
가득 차 있는 만큼 높은 수압으로 물이 콸콸 쏟아져 나올 것입니다.
물이 조금만 차 있는 독이었다면,
낮은 수압으로 인해 흘러나오는 물은 졸졸졸 흐르며 유량은 적어집니다.
전압에서도 위와 동일한 아이디어가 적용됩니다.
장독대 안의 수위가 바로 전압을 나타내고
흘러나오는 물의 양은 전류를 나타냅니다.
수위가 높다는 것은 그 높이만큼 위치 에너지가 있다는 뜻입니다.
수위가 없다면, 아무런 일도 이러나지 않겠지요?
높이가 있어야만,
위치 에너지, 즉 전압이 있어야만
전류가 흐를 수 있습니다.
또한
높이가 높을 수록, 즉 위치 에너지가 클 수록
전압이 클 수록 전류의 흐름도 커집니다.
전압/전위/기전력
일반적으로 "전압" 이라는 용어를 두루 사용하고 있지만
자세히 들여다보면 상황에 따라
조금씩 다른 용어를 사용하고 있음을 알게 됩니다.
"전위" 는 말 그대로 전기적인 높이(위치에너지) 입니다.
전기적인 위치에너지 차이가 바로 전위차이며
혹은 통상적으로 전압과 같은 개념입니다.
"기전력"은 무엇일까요?
부하를 거치지 않은 순수 전원이라고 생각하면 쉽습니다.
잘 아시다시피 배터리같은 전원을 통해 인가되는 전압은
부하가 연결되었을 때부터 값이 떨어지기 시작합니다. (전압강하)
전위차는 이렇게 연결되는 부하의 크기에 따라
강하되는 정도가 달라질 수 있는 값인 반면에
기전력은 배터리나 전원공급장치에 부하가 없는 무부하 전압입니다.
즉 전류가 흐르고 있지 않을 때의 전압입니다.
그러므로
전위차는 항상 기전력보다 작으며
기전력은 배터리가 공급할 수 있는 최대 전압입니다.
기호
회로 상에서 전압원을 표기할 때에는
아래의 기호를 사용하고 있으니 알아두세요.
직류/교류 전압
전기 회로에 전압을 인가하는 역할을 하는 장치를
"전원" 이라고 합니다.
전원은 전기 발생의 방식에 따라 직류 전원과 교류 전원으로 나뉠 수 있습니다.
직류(DC)는 한 방향으로만 흐르는 단방향 전류입니다.
주로 화학적인 방법으로
일정한 전위차를 지속시키는 전원을 공급 받아
전압을 일정하게 유지합니다.
일반적으로 DC 전원은 극성이 명확하게 언급된 배터리를 생각할 수 있습니다.
전지는 대표적인 직류 전원으로, +/- 기호로 고정된 극성을 표시합니다.
DC전압은 전류를 한방향으로만 밀어 넣기 때문에
올바른 극성을 사용할 수 있도록
부하를 연결할 때 항상 주의해야 합니다.
전압은 전하를 이동시키는 에너지로 이해되므로,
직류에서는 아래의 공식을 따릅니다.
V:전압 W:에너지(일) Q:전하
교류(AC)는 발전기를 이용한 유도전기로서
주기적으로 전압이 변화하며, 이에 따라 전류의 방향도 변경됩니다.
가정에서 사용하는 콘센트의 전압 공급은 50/60Hz로 표기되어 있는데
발전기 내 도체가 1초에 50/60번 회전운동하여
극성이 1초에 100/120번 변환됨을 의미합니다.
일관된 극성이 없기 때문에
콘센트에 +/- 표시를 해줄 필요도 없고
플러그를 꽂을 때에도 어느 방향으로나 연결할 수 있습니다.
교류에서의 전압 공식은 아래와 같습니다.
v: 전압 w:에너지 q:전하
이번 포스트는 이것으로 마치겠습니다.
제 글이 마음에 드신다면, 공감과 구독 부탁드려요!
